컴퓨터가 느린가요? SSD 구매시..
지인의 전화를 받고 “SSD를 사야 하는데 뭘 사야 하냐”고 물어보면 전화로 설명할 때.
기존 2.5″ HDD라면 설명 없이 그냥 용량에 맞는 저렴한 것을 사면 되는데… M.2 SSD는…
요즘 컴퓨터를 구축하거나 업그레이드할 때 SSD는 필수입니다.
CPU와 RAM이 빠를수록 좋습니다.
CPU와 램이 좋아도 읽기와 쓰기 속도가 따라오지 못한다면 낭패(우선 부팅이 느림)
일단 2.5″ SSD가 나오면 (사실 2.5″ HDD도 일반 HDD와 똑같고 설치가 어렵지는 않습니다)
램처럼 생긴 반도체인 솔리드스테이트드라이브(SSD)가 SSD로 나왔을 때 사실 충격이었다.
하지만 2.5인치 SSD와 달리 이 제품은 마더보드에 꼭 맞아야 설치되고 인식됩니다.
직접 눈으로 보시고 마더보드 모델명을 확인하신 후 최종 결정을 하시고 구매하시면 문제가 되지 않습니다.
이것들은 모두 다르게 불리기 때문에 정리하려고 합니다.
진지하게, 그것을 판매하는 모든 웹 사이트가 다르기 때문에 혼란 스럽습니다.
SATA M.2? M.2 NVMe SSD? M.2 PCI-e? NGFF? M.2(NGFF) SSD?
예를 들어 며칠전 판매페이지에서 M.2 관련 부품을 봤는데…
NVMe 1개 연결 시 NGFF 1개, 2개 동시 사용 가능 자세히 설명되어 있는 부분을 봤습니다.
사실 최종 발표 전까지 NGFF는 Next Generation Form Factor의 줄임말인 NGFF로도 알려져 있었습니다.
M.2 = NGFF 뿐인데 NVMe와 NGFF 연결이 가능한 것도 사실이라 헷갈리네요…
A/S로 보내주신 TUF B450M-PRO GAMING 메인보드를 리뷰해보겠습니다!

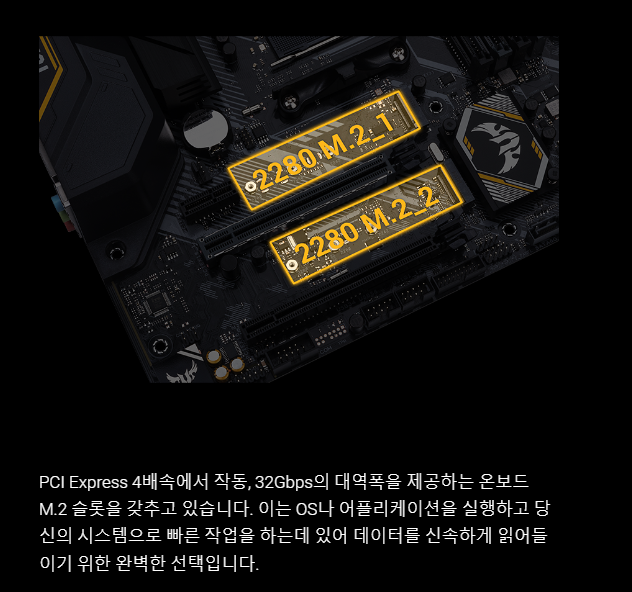

당장은 메인보드인데 에이수스 TUF B450M-PRO GAMING 메인보드 홈페이지에 들어가 스펙을 확인해보면
https://www.asus.com/kr/motherboards-components/motherboards/tuf-gaming/tuf-b450m-pro-gaming/
두 개의 M.2를 사용할 수 있음을 확인할 수 있습니다.

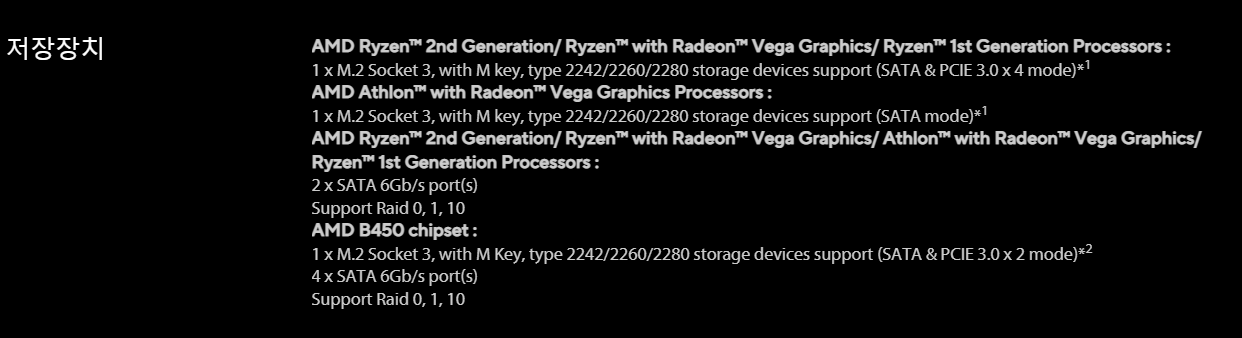

다음 저장 장치가 지원됩니다.
1 x M.2 소켓 3, M 키 포함, 유형 2242/2260/2280 저장 장치 지원(SATA 및 PCIE 3.0 x 4 모드)*1
1 x M.2 소켓 3, M 키 포함, 유형 2242/2260/2280 저장 장치 지원(SATA 모드)*1
1 x M.2 소켓 3, M 키 포함, 유형 2242/2260/2280 저장 장치 지원(SATA 및 PCIE 3.0 x 2 모드)*2
4 x SATA 6Gb/s 포트
레이드 0, 1, 10 지원
메인보드 스펙만 보고 설명드리겠습니다.
M.2 소켓 3, M 키 포함, 유형 2242/2260/2280 저장 장치 지원(SATA 및 PCIE 3.0 x 4 모드)
1x M.2 소켓 3M 키 포함, 유형 2242/2260/2280 저장 장치 지원(SATA 및 PCIE 3.0 x 4 모드)*1
– M.2 소켓 3란?
M.2 소켓은 세 가지 유형으로 나눌 수 있습니다.
M.2 소켓 1 = Wi-Fi, Bluetooth®, NFC 및 WI Gig용으로 분류됨
M.2 소켓 2 = WWAN(Wireless Wide Area Network), SSD(Caching) 및 GNSS(Global Navigation Satellite System)용으로 분류됨
M.2 소켓 3 = SSD용으로 분류됨(SATA 및 PCIe 모두 최대 x4 성능) 이것이 우리가 스토리지에서 찾고 있는 것입니다.
1 x M.2 소켓 3, M 키로유형 2242/2260/2280 저장 장치 지원(SATA 및 PCIE 3.0 x 4 모드)*1
– M 키는요?
소켓 유형입니다.
아래와 같이 세 가지 유형의 M.2 소켓이 있습니다.
M-KEY 에지 커넥터
B KEY 에지 커넥터
B+M KEY 에지 커넥터
세 가지 유형이 있습니다.
에지 커넥터(Edge Connector), 즉 마더보드에 장착되는 일종의 에지로서 아래에서 언급하겠지만 이 유형도 중요합니다.
1 x M.2 소켓 3, M 키 포함, 2242/2260/2280 저장 장치 지원 (SATA 및 PCIE 3.0 x 4 모드)*1
– 2242/2260/2280 유형의 저장 장치 지원
즉, 길이(크기)입니다.
22 x 42 = 2242
22 x 60 = 2260
22 x 80 = 2280
(너비 x 길이)(mm)
1 x M.2 소켓 3, M 키 포함, 유형 2242/2260/2280 저장 장치 지원 (SATA 및 PCIE 3.0 x 4 모드)*1
– (SATA 및 PCIE 3.0 x 4 모드)
이것이 가장 혼란스럽습니다.
SATA와 NVMe(PCIe3.0x4)가 모두 지원되므로 둘 다 지원됩니다.
시중에서 둘중 하나만 쓰려고 사면 신경쇠약 걸리겠는데…
소켓 3 크기를 수용하는 것은 표준 마더보드에 주어진 것입니다.
Edge Connector와는 차이가 있습니다.
B+M 키 에지 커넥터 및 M 키 에지 커넥터
https://prod.danawa.com/list/?cate=112760&15main_11_02
다나와 검색에서 M.2(2280)를 체크하면 이렇게 둘이 비교된다.
SSD: Dana와 가격 비교
컴퓨터/노트북/조립 PC>PC 주요 부품>SSD 가격 비교 목록입니다. 다나와 가격비교 서비스로 한눈에 비교하고 저렴하게 쇼핑하세요.
prod.danawa.com
분명히 NVMe(PCIe3.0x4) 및 M.2 SATA
해당 마더보드 모델에서 (SATA 및 PCIE 3.0 x 4 모드) 모두 지원한다고 합니다…
자세히 보면 메인보드에 장착해야 하는 스커팅 보드에 뚜렷한 차이가 있습니다.
마더보드 공식 홈페이지에 스펙을 보면 M-Key 라고 써있는데 M-Key 방식의 M.2 SATA가 있는지 궁금합니다.
소켓찾는중 알리익스프레스도
M.2 NVMe 유형에는 M KEY 유형과 B+M KEY 유형이 있습니다.
M.2 SATA 방식에는 B+M KEY 방식과 B KEY 방식이 있는데 M KEY 방식은 어디에 있나요?
어쨌든 구매하기 전에 소켓을 확인해야 하며 마더보드마다 문제가 다릅니다.
이것도 잘 확인하셔야 합니다.
M.2 사용 시 기존 SATA 케이블 커넥터를 사용할 수 없나요?

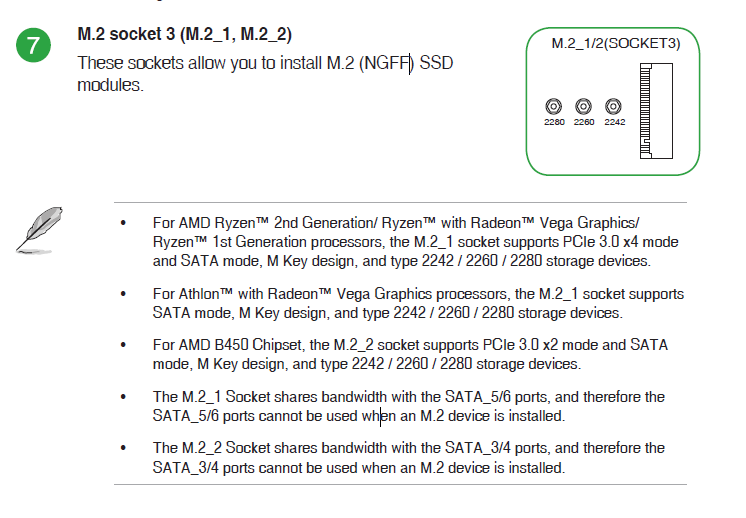

M.2_1 소켓은 SATA_5/6 포트와 대역폭을 공유하므로 M.2 장치가 설치된 경우 SATA_5/6 포트를 사용할 수 없습니다.
M.2_1 소켓은 SATA_5/6 포트에 연결됩니다. 공유 대역폭 M.2 장치를 설치할 때 SATA_5/6 포트는 사용할 수 없습니다.
M.2_2 소켓은 SATA_3/4 포트와 대역폭을 공유하므로 M.2 장치가 설치된 경우 SATA_3/4 포트를 사용할 수 없습니다.
M.2_2 소켓은 SATA_3/4 포트에 연결됩니다. 공유 대역폭 M.2 장치를 설치할 때 SATA_3/4 포트는 사용할 수 없습니다.
요약하자면
첫 번째 M.2_1 소켓을 사용하면 일반 SATA 포트 5, 6을 사용할 수 없습니다.
두 번째 M.2_2 소켓을 사용하면 일반 SATA 포트 3, 4를 사용할 수 없다고 나옵니다.
그래서 M.2를 2개 사용하면 일반 SATA 커넥터 1개와 2개만 사용할 수 있습니다…
M.2와 기존 SATA 커넥터 대역폭 공유로 인해 많은 마더보드를 사용할 수 없으므로 확인하고 구매하십시오.
일반 SATA 커넥터를 더 사용하고 싶어서 실수로 M.2 소켓을 샀는데 반품이 불가능합니다.
구형 마더보드를 사용하면서 M.2를 사용하고 싶은 분

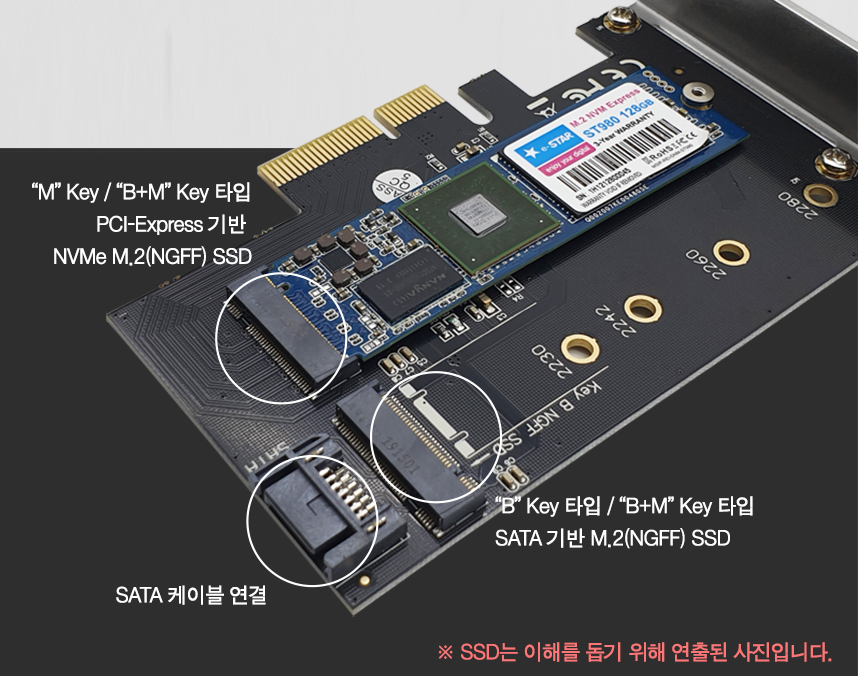

PCI Express 슬롯에 SATA 확장 카드를 연결하여 M.2 사용이 가능하다는 점 참고하시기 바랍니다.
pci to m.2와 같은 것을 찾고 있다면…
참고 제품
여기에 분명히 명시되어 있습니다.
M키인가요 B+M키인가요?
거기에 M.2 제품을 설치하고 PCI Express 슬롯에 꽂아 사용하시면 됩니다.
출처: Compuzon
http://www.compuzone.co.kr/product/product_detail.htm?ProductNo=662007&BigDivNo=12&MediumDivNo=1061&DivNo=2197
참조 페이지 링크
https://www.kingston.com/kr/blog/pc-performance/two-types-m2-vs-ssd
두 가지 유형의 M.2 SSD: SATA 및 NVMe – Kingston Technology
M.2 SSD의 두 가지 유형은 SATA와 NVMe입니다. SATA는 하드 드라이브용으로 설계된 구형 인터페이스인 반면 NVMe는 플래시 스토리지용으로 설계되었습니다.
www.kingston.com
https://www.atpinc.com/blog/what-is-m.2-MB-BM-key-socket-3
M.2란? 버튼과 소켓 설명
M.2 SSD는 카드 커넥터(수)가 호스트의 호환되지 않는 소켓(암)에 삽입되는 것을 방지하기 위해 “키”가 있습니다. M.2 사양은 모듈 카드 및 소켓 인터페이스에서 12개의 키 ID를 식별하지만 M.2 SSD는 일반적으로 B, M의 세 가지 키를 공유합니다.
www.atpinc.com
마지막으로 M.2 SSD를 구매한다면
먼저 길이(보통 2280이므로…)
두 번째 에지 커넥터(M KEY 또는 B+M KEY)
셋째, SATA 모드를 지원하는지 PCIE 3.0 x 4 모드를 지원하는지
(M.2 SSD SATA = SATA 모드 | M.2 SSD PCIE = NVme 모드)
넷째, 마더보드에 M.2 SSD를 장착하면 대역폭 공유로 인해 기존 SATA 포트를 사용할 수 없나요?
이 정도만 확인하시면 될 것 같습니다.
아, NVme 모드는 확실히 훨씬 빠릅니다.
탑 다나와 두 모델만 봐도
M.2 SSD NVme 모드 – 순차 읽기: 2400MB/s, 순차 쓰기: 1950MB/s
M.2 SSD SATA 모드 – 순차 읽기: 560MB/s, 순차 쓰기: 530MB/s
